| 軸向波紋膨脹節安裝指南 |
| 發布時間:2019-08-08 16:50:13| 瀏覽次數： |
不銹鋼軸向伸縮接頭EH-150SG/400SG 安裝指南
l 功能與用途：吸收管線熱膨脹及遇冷收縮，發揮極大的功效。 l 工作原理：通過bellows的拉伸或收縮來吸收管路的軸向位移。 l 不銹鋼軸向伸縮接頭之優點如下：
1．特殊設計之BELLOWS 伸縮囊(bellows)為OMEGA型，可消除應力局部集中缺點，使用壽命大幅提高。 2．采用多層鋼板制作，彈性系數小，使用壽命長。 10kg壓力級別， DN300以上管體采用3層以上波紋管制作， 16kg壓力級別以上 DN50---DN300 以上管體皆使用2層，DN300—DN600 3層or4層。 3．OMEGA型密波波紋管，單波伸縮量小、則使用壽命越長。 4．設置導流筒，能防止泥沙及堅硬物體進入bellow波谷，避免工作時損傷波紋管，同時避免擾流現象。 5．附限位拉桿：為延長伸縮接頭的使用壽命，使伸縮量不超過限度，造成不必要的損壞，防止配管失敗時過度伸縮損傷波紋管。 6．蒸汽管路伸縮接材質選用 耐腐蝕材料，SUS316 SUS316L，熱媒油 選用耐高溫材料SUS321。
l 安裝步驟 1．安裝前，伸縮接頭限位拉桿上的螺母鎖緊以固定中心線及長度。 2．清潔伸縮接頭和連接法蘭的法蘭面。 3．確認管線與伸縮接頭的流向一致，套穿墊片后移于安裝位置。 4．確認伸縮接頭的兩個法蘭面之間的距離為設定長度。 5．將伸縮接頭的法蘭和管線的固定法蘭端連接好。 6．用螺母來限位，將伸縮接頭進水口端螺絲分別鎖緊如圖所示，出水口端法蘭左側兩個螺絲擰到如圖所示離吊耳40mm，然后鎖緊，出水口端法蘭右側兩個螺絲擰到如圖所示離吊耳10mm，然后鎖緊，安裝完畢如圖1所示。

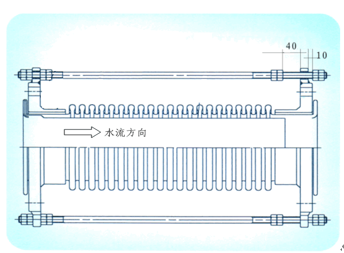

圖1：軸向伸縮接頭安裝圖
支架的設立 軸向伸縮接頭正常工作的前提是正確的的設置了支架。 管道支架對管道線起著承托和限制管線位移作用，支架分為固定支架、導向支架和托架，對膨脹節影響大的主要是固定支架和導向支架。 軸向伸縮接頭固定支架的設立： 固定支架的作用是將管段分段，設置固定點，保證波紋管膨脹節在兩個固定支架之間管段內正常工作。固定支架又分為主固定支架和次固定支架。 （1）主固定支架承受管線內壓力產生的盲板推力 在管線的盲端、拐彎、變徑、支管進出口及裝有截止閥、減壓閥處都設置主固定支架。主固定支架主要承受以下幾個作用力： 主固定支架主要承受上述三個作用力影響，靠近膨脹節端主固定支架承受膨脹節內壓產生的盲板推力和膨脹節位移時產生的剛度反力，既：F=Fp+Fk 而另一端主固定支架還要承受管道伸縮時與導向支架和滑動托架產生的摩擦反力，即：F=Fp+Fk+Ff (2)次固定支架不承受管線內壓力產生的盲板推力。只承受膨脹節位移產生的剛度反力和管道伸縮時與導向支架和滑動托架產生的摩擦反力。靠近膨脹節端次固定支架只承受膨脹節位移時產生的摩擦反力，即：F=Fk 而另一端次固定支架還要承受管道伸縮時與導向支架和滑動托架產生的摩擦反力，即F=Fk+Ff 作用于固定支架的合力應為說有與之相連和管線產生的作用力的向量和。一般情況下次固定支架兩端承受力很小且相差很小，但考慮管線升溫時力的不均衡，可按受力較大一端來計算設計。 導向支架： 導向支架是用來保證管線按一定方向位移，限制其他方向位移，以保證膨脹節安全使用。導向支架還分為只允許管線沿一個方向（軸向）運動的直線導向支架和允許管線在一個平面內移動和轉動的平面導向支架。 軸向膨脹節一般采用直線導向支架，導向支架設置原則：膨脹節一端靠近固定支架，距固定支架的距離L1≤4DN，DN為管道公稱直徑，膨脹節另一端應設直線導向支架，第一個導向支架的距離L1≤4DN，第二個導向支架距第一個導向指甲距離L2≤14DN，其他導向支架最大距離為Lmax

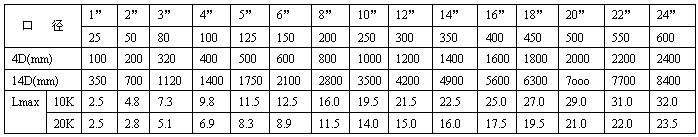

附圖2 軸向型膨脹節的支架設置 意盛通力標準品之伸縮接頭，Lmax可由下表查得 查表法
計算式：
L=中間滑架最大空間距離。 E=管路材質之楊氏系數 I=管路惰性力矩 P=設計壓力 a=伸縮囊有效面積 f=伸縮囊每山之初期彈性系數 ex=伸縮囊每山平均軸向位移量 Note :當伸縮囊成壓縮狀態，f.ex值采正數計算；當伸縮囊是拉伸時，f.ex值采負數
|
